CAD的使用者應該都對布爾運算有所耳聞，因為這是CAD軟件中最重要的一項運算，針對面域或者三位圖形，我們可以用它來進行并集、差集、交集運算，那么這三種運算是什么意思呢,它們是怎樣對圖形進行處理的呢？下面小編就像大家解釋說明。
我們首先簡單畫兩個矩形，紅、藍兩個，它們是相交的。

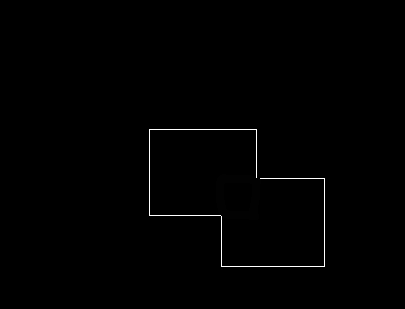

一、 并集計算。并集，就是講將兩個整體或多個合并成一個，其中圖形相交部分是自動合并的。如下圖的圖形所示。

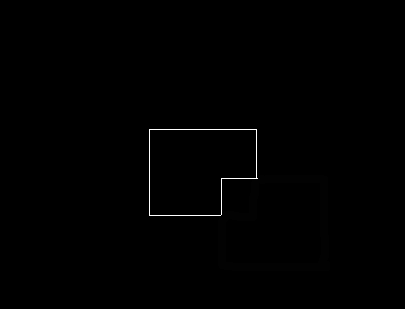

二、 差集運算。從一個實體中減去所指定的其他實體，其中相交的部分是要減去的。如下圖的圖形所示

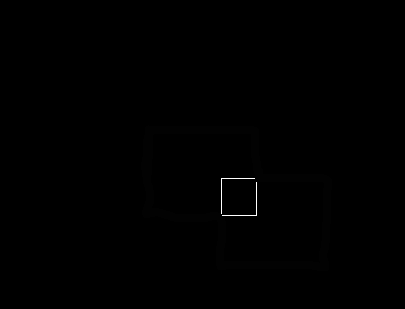

三、 交集。只保留兩個或多個實體所相交部分，其他圖形就會被減去。如下圖的圖形所示。 根據上面的幾個圖，就可以輕易從上面所示的圖形中得出并集、差集、交集的含義與區別。
