CAD卸載外部參照
卸載外部參照并不是刪除外部參照的定義，而僅僅取消外部參照的圖形顯示（包括其所有的副本）
【實戰】卸載外部參照
1.打開中望CAD，打開素材圖。如圖1

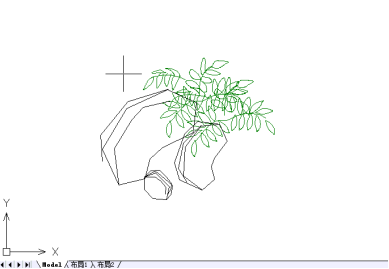

圖1（未卸載外部參照前）

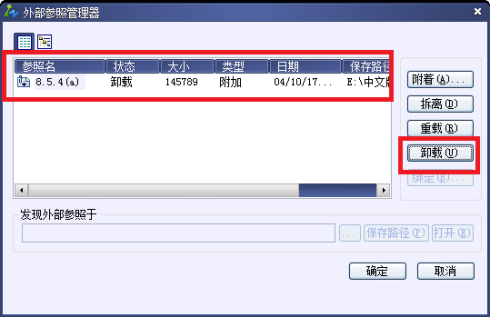

2.命令行輸入XREF命令，彈出“外部參照”面板，選擇合適的外部參照對象，再點擊“卸載”
3.執行操作后，即可看到“狀態”已變?yōu)椤耙研遁d”，說明外部參照已被卸載。如圖2

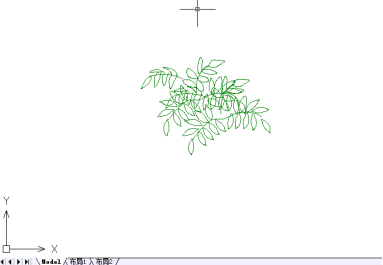

圖2（卸載外部參照后效果圖）
