CAD斷線怎么連接起來
如何把繪圖區的直線對象斷線現象連接起來呢？很多情況，有些看起來是重合的實際沒有重合，有些首尾相連的直線卻不是相聯通的整段直線。要想把斷線連接起來，有以下幾種方法：

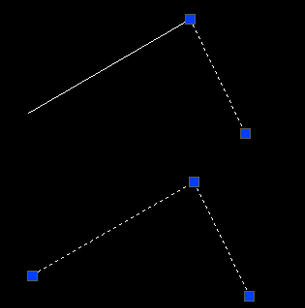

方法一：使用目標捕捉方式：把同一條直線合并，可以先將其中一條，單擊選中，該對象端部會有一個方形夾點，鼠標拖動到另一線端可將兩者連接上。
方法二：如果兩個直線對象要連接的點間距離比較近，可以用PEIDT命令操作，按提示將兩者連接成一個對象。成功連接斷線的標志是，點擊任何一處兩者都會被選中。
方法三:輸入PE，按回車鍵，再輸入 m 選擇多條線段，把要連接的斷線全部選中，按空格鍵，選擇 j 合成，一直按空格結束，即可。值得注意的是，斷線之間不能有間隙。
以上就是本篇文章的全部內容，如果大家感興趣的話，可以下載中望CAD軟件進行體驗。
