我們知道CAD中可以標注出圖形的尺寸，功能十分的方便，那么如果我們想要軟件計算出我們的圖形的周長和面積，該如何操作呢？
我們就來說說CAD中計算圖形中的周長的辦法

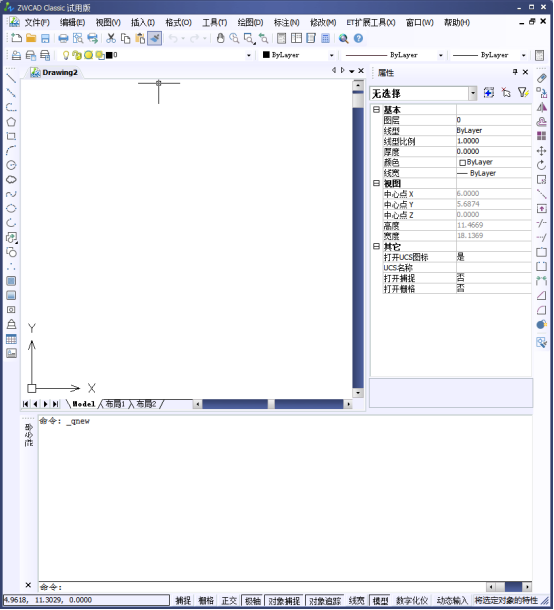

1.我們打開我們的中望CAD，

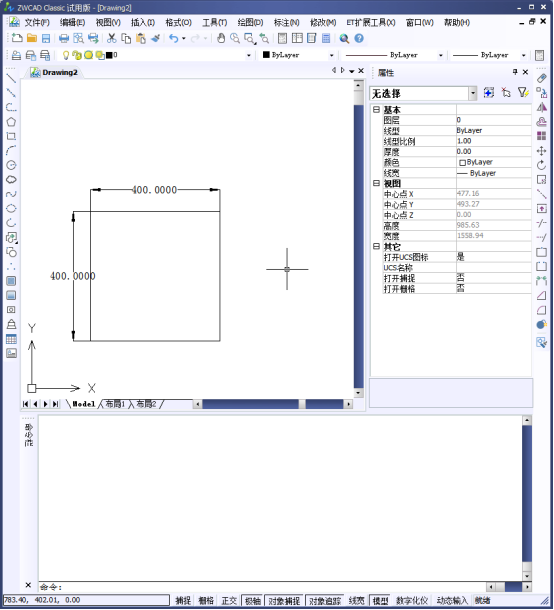

2. 然后繪制出一個邊長為400的正方形，并且標注出我們的邊長。

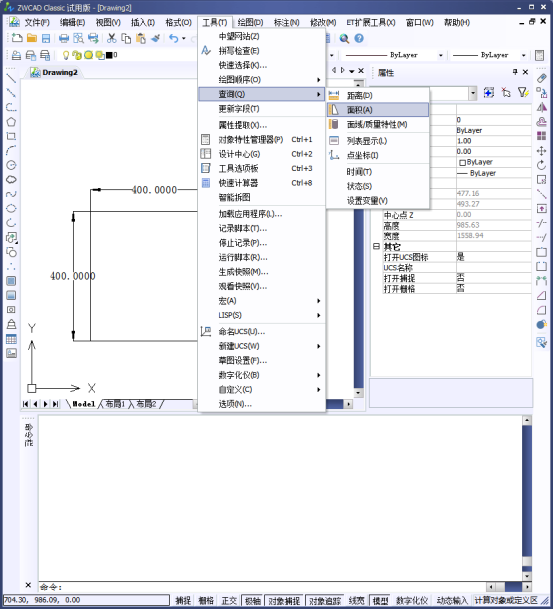

3. 我們選擇【工具】--【查詢】--【面積】。
4. 然后我們打開我們的草圖設置對【對象捕捉】選項進行設置，選擇【端點】其他取消，然后確定。
5. 然后打開我們的對象捕捉，
6. 然后我們選擇正方形的三個端點，

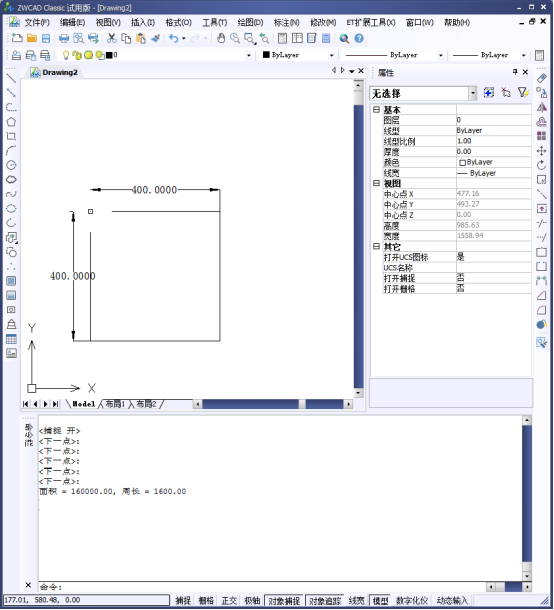

7.選擇好我們的四個點之后，我們按下回車鍵，我們就能在命令行中看到周長和面積的數據了。
8. 數據是完全正確的，那么我們可以對其他的不規則圖形進行操作， 繪制出以個奇怪的多邊形。

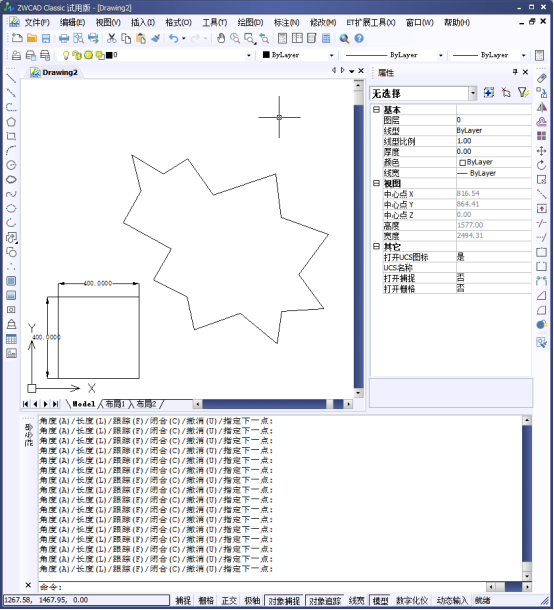

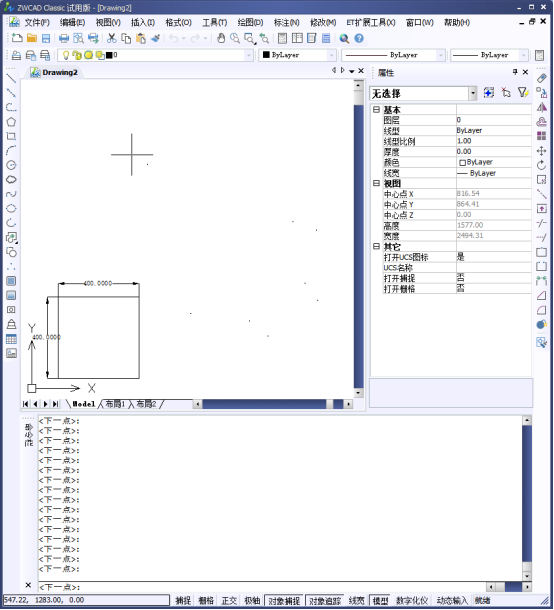

9. 我們還是選擇好工具【面積】--【查詢】--【面積】，然后選擇好多邊形的端點，

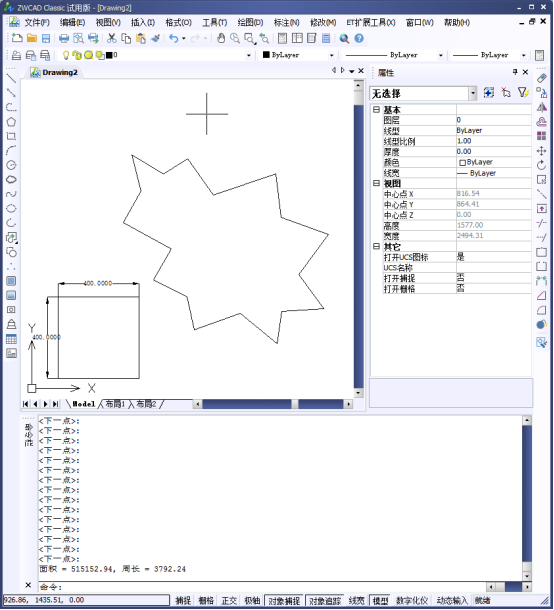

10. 我們按下回車，就能得到我們這個多邊形的邊長和面積數據了。
這個技能你get到了嗎？快去試試吧。
