CAD如何標注折彎尺寸和公差尺寸

在CAD中，【折彎】命令主要是用于標注含有折彎的半徑尺寸，而【公差】命令主要用于為零件圖標注形位公差。下面先來跟著學一學標注折彎尺寸吧。

引線的折彎角度可以根據需要進行設置，執行【折彎】命令主要有一下幾種方式。

1.     執行【標注】|【弧長】命令。

2.     單擊【標注】工具欄中的弧長按鈕。

3.     在命令行中輸入dimjogged按enter鍵。

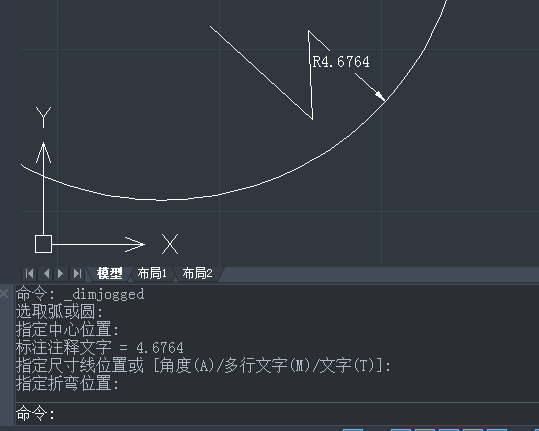

激活【折彎】命令后，命令行會出現如下操作提示：

執行【公差】命令主要有以下幾種方式。

1.     執行【標注】|【公差】命令。

2.     單擊【標注】工具欄中的公差按鈕。

3.     在命令行中輸入tolerance按enter鍵。

4.     使用命令簡寫tol按enter鍵。

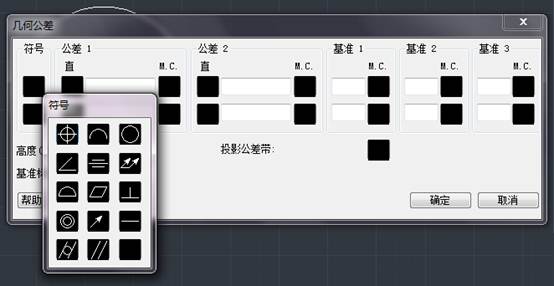

激活【公差】命令后，可打開【幾何公差】對話框，單擊【符號】選項組中的顏色塊，可打開【符號】對話框，在其中可以選擇相應的幾何公差符號。

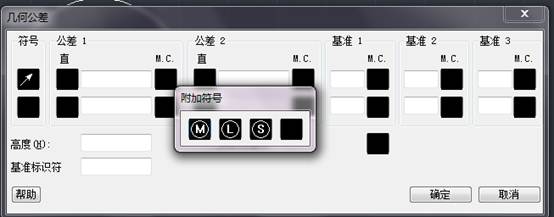

在【公差1】或【公差2】選項組中單擊右側的顏色塊，打開【附加符號】對話框，以設置公差的包容條件。

其中包括如下選項：

1.     符號M：表示最大包容條件，規定零件在極限尺寸內的最大包容量。

2.     符號L：表示最小包容條件，規定零件在極限尺寸內的最小包容量。

3.     符號S：表示不考慮特征條件，不規定零件在極限尺寸內的任意幾何大小。
