CAD標注怎么用建筑標記代替箭頭
在CAD繪圖中,不同的行業有些設置是不一樣的,比如標注。在機械制圖中,標注尺寸線使用箭頭來指向尺寸界線,但是在建筑制圖中一般用斜的短線即建筑標記來指向尺寸界線,一般在使用CAD進行繪圖時,標注默認使用箭頭來指向尺寸界線,那怎么用建筑標記代替箭頭呢?

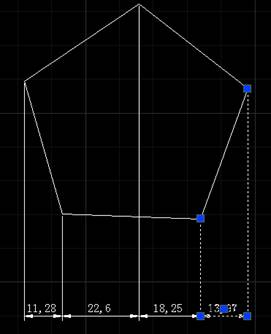

1、下圖中均為實心閉合的箭頭,點擊想要修改的尺寸標注,打開特性對話框。

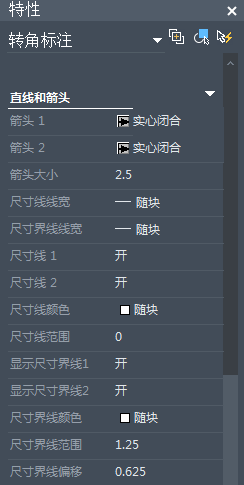

2、找到特性對話框中的【直線和箭頭】。

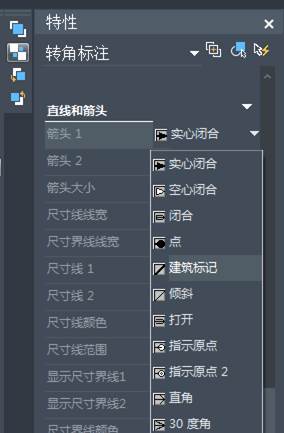

3、將箭頭1和箭頭2修改為建筑標記。

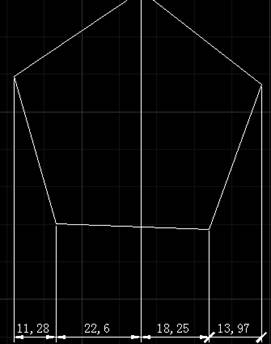

4、標注修改完成,實心閉合的箭頭修改為建筑標記。
