當CAD圖形密集捕捉不到需要的點時怎么辦

繪圖過程中，我們通常會打開端點、中點、交點等幾個常用的捕捉選項，有的設計師為了方便會將所有捕捉選項都打開?？墒谴蜷_的捕捉選項多了，圖中滿足條件可以被捕捉的特征點就非常多。當圖形比較密集時，光標移動到某一位置，捕捉靶框內可能會有多條線，同時會捕捉到多個點，但CAD一次只能顯示一個捕捉標記，而捕捉到的點有可能不是我們所想要的點。為了找到我們需要的點，我們有時還會放大圖形。實際上遇到這種問題并不用麻煩，當圖形局部較為復雜時，可以利用TAB鍵在滿足條件的點之間切換。

我們先通過切換直線的端點、中點的簡單例子看TAB鍵的應用：

1、打開對象捕捉，并設置端點、中點選項。

2、輸入L命令畫直線，將光標移動到圖中的某一條直線上，然后按TAB鍵看捕捉點的變化，如下圖所示。

我們可以看到光標位置不變，通過按TAB鍵就可以捕捉到直線上所有滿足條件的特征點。當然，單純一條直線端點、中點的捕捉利用移動光標很容易解決，所以完全可以不用TAB鍵。

我們?cè)賮砜匆粋€(gè)相對復雜一些的例子，三條相交直線形成了一個小三角，當光標移動到小三角附近時，我們可能捕捉到某一個交點，也可能捕捉到某條線的中點，這時TAB鍵就非常有用了。如下圖所示。

光標停留在圖中所示位置，按TAB鍵可以捕捉到三條線的交點、中點、端點等，切換過程中不僅會出現捕捉標記，相關的圖形還會虛線顯示，讓我們清楚地知道是哪條線的中點或是哪兩條線的交點。

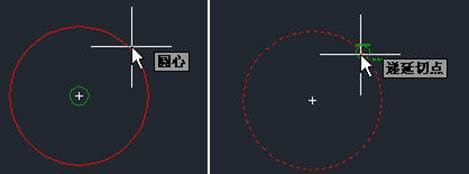

還有一些情況下，由于捕捉選項之間是有優先級設置的，因此只有用TAB鍵才能切換到我們需要的捕捉選項。例如下圖中我們同時打開了圓心和切點的捕捉選項。由于圓心優先于遞延切點，光標放到圓上時，只能捕捉到圓心。除非我們將圓心捕捉選項關掉，才能直接捕捉到遞延切點，此時如果知道用TAB鍵的話就好辦了，如下圖所示。
