在CAD中設置等軸測環境
CAD為繪制等軸測圖創造了一個特定的環境。在這個環境中，系統提供了相應的輔助手段，以幫助用戶方便地構建軸測圖，這就是等軸測圖繪制模式。用戶可以使用【Dsettings】命令和【Snap】命令來設置等軸測環境。
【Dsettings】命令可用于設置等軸測環境，它的執行方法有以下3 種。
方法一：在命令提示行輸入【Dsettings】或【Ddrmodes】命令并按【Enter】鍵。
方法二：執行“工具>草圖設置”菜單命令。
方法三：鼠標右鍵單擊狀態欄中的“捕捉模式”按鈕，在彈出的菜單中選擇“捕捉設置”命令。

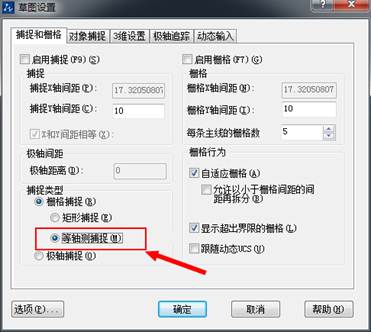

在彈出的“草圖設置”對話框，選擇“等軸測捕捉”單選項，最后單擊“確定”按鈕，這樣就啟動了等軸測環境，如圖所示。
采用前面的方法設置好等軸測環境，以當前視圖為“右視平面”為例，此時的光標顯示如圖所示。
按功能鍵【F5】，視圖會切換到“左視平面”，此時的光標顯示如圖所示。
繼續按功能鍵【F5】，視圖會切換到“俯視平面”，此時的光標顯示如圖所示。
注：使用功能鍵【F5】和快捷鍵【Ctrl +E】來切換等軸測視圖的效果是一樣的。
