怎么給CAD墻體添加軸線

cad繪制建筑圖的時候，墻體是一個十分重要的部位，墻體起到了分隔內外空間，分割室內空間的重要作用；一般首先繪制軸網，之后繪制墻體，但是也可以在墻體中額外添加軸線，該怎么給墻體添加軸線呢？下面我們就來看看詳細的教程。

一、繪制基礎墻體

1、首先，我們同時開啟天正繪圖和中望CAD繪圖軟件，兩個繪圖軟件同時使用，可以相互取長補短，增加繪圖的精準程度和繪圖速度，從而能夠更快更好的完成任務。

2、我們先進行基礎墻體的繪制，在中望CAD繪圖窗口的左方工具欄中，選擇“墻體——繪制墻體”，進行墻體的繪制，系統會自動彈出墻體的設置窗口

3、在系統彈出的墻體設置窗口，我們可以進行墻體的寬度設置，寬度設置可以設置左寬和右寬，幫助我們更加準確的處理墻體的細節部位，完成設置后，即可開始繪制。

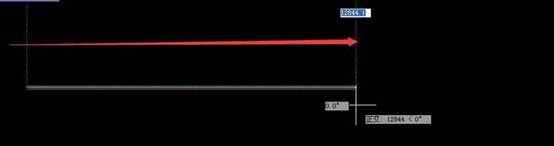

4、鼠標左鍵單擊繪圖窗口即可開始繪制，墻體可以為斜線，但是多數圖紙中，墻體為水平豎直；因此，我們按下F8鍵，進行垂直鎖定，這樣就可以保證墻體之間的互相垂直。

5、按下F8鍵之后，墻體會自動水平繪制，避免出現傾斜墻體，方便我們進行其他操作，鼠標單擊確定墻體的轉折點，鼠標移動來確定墻體的長度和方向。

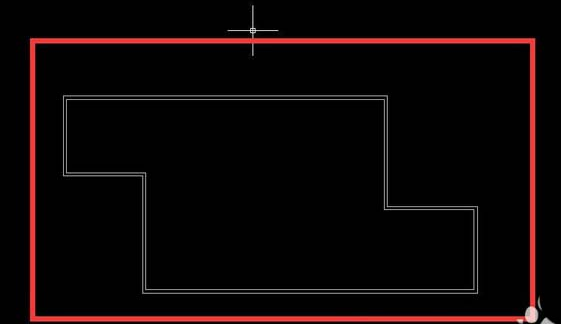

6、建筑圖紙中的基礎墻體，尤其是外墻，首先繪制成封閉墻體，確定建筑物的基本輪廓，之后可以用門窗等命令來修改墻體；完成墻體繪制后，我們即可進行墻體軸線的插入。

二、添加墻體軸線

1、在墻體中添加軸線，我們先選擇合適的操作命令，在中望CAD左側工具欄中，選擇“軸網柱子——墻生軸網”，確定命令后，將鼠標移動到繪圖處，即可看到系統提示。

2、我們根據系統的操作提示，選擇需要增加軸線的墻體，單擊即可確定墻體，被選中的墻體會變成虛線，方便我們進行區分；確定完成墻體后，按下空格鍵即可確定并輸出軸線。

3、按下空格鍵確定墻體后，系統會自動輸出軸線，我們可以看到軸線會在墻體中間位置添加，并且長度會超過墻體；這樣，我們就完成了一面墻的軸線添加。

4、如果需要繼續添加軸線，我們可以按下空格鍵；這樣系統就會延續命令，我們可以繼續選擇合適的墻體進行軸線的添加，選擇墻體可以一次性選擇多個墻體，快速添加多條軸線。

5、在系統提示選擇墻體的時候，連續選擇多個墻體即可，系統會將所有選中的墻體變成虛線，這樣就可以很好的區分不同墻體；同樣按下空格鍵，即可確定選擇，并輸出軸線。

6、系統會自動將軸線添加到墻體的中間位置，并且橫墻添加橫軸線，豎墻添加豎軸線；根據墻體添加的軸線，系統會根據墻體的分布，自動確定軸線的左進右進和上開下開。

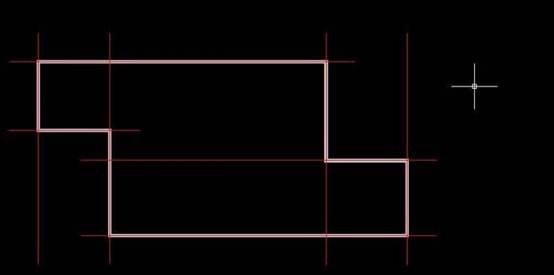

7、按下空格鍵延續命令，重復操作，即可將所有墻體添加軸線，多個軸線相互交錯，即可形成軸網；根據墻體生成的軸網和基礎軸網相同，可以進行軸網標注等各種操作。

8、在進行建筑圖紙的繪制時，為了突出墻體，我們可以點擊右下角的“加粗”選項，對墻體進行加粗，“加粗”命令只適用于墻體；完成軸網和墻體的繪制后，建筑的外圍輪廓也被確定，軸線的每一個交點代表柱子的位置。
