CAD怎么繪制斜線？CAD繪制斜線的幾種方法
CAD怎么繪制斜線？CAD在繪制圖形的時候，直線的繪制是最基礎的，那么如何在CAD中繪制斜線呢？繪制斜線的方法有很多，我們需要用到不同的方法，繪制各種各樣的斜線，下面小編你就為大家介紹繪制斜線的的4種方法，分別是相對直角坐標法、閉合畫法、相對極坐標法和極軸追蹤，下面是詳細的參考教程。
一、相對直角坐標
1、在畫斜線時，輸入@x，y 按空格或回車確認命令（x、y為要畫在斜線末點相對于起點的位置）

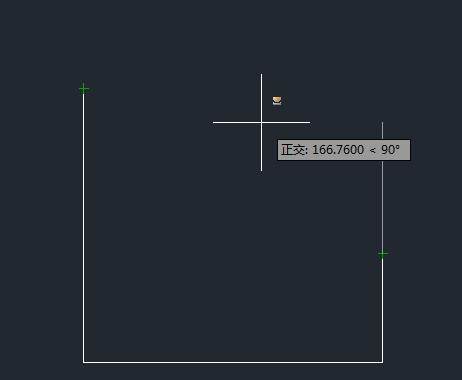

二、閉合畫法

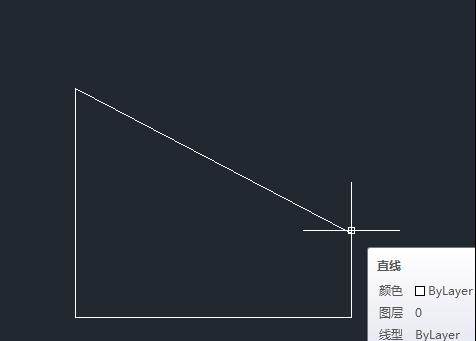

1、閉合畫法，封閉圖形中的斜線可最后利用C+空格或者C+回車將圖像閉合來畫斜線。
三、相對極坐標
1、在畫斜線時，輸入@斜線長度<斜線角度 按空格或回車確認命令
四、極軸追蹤

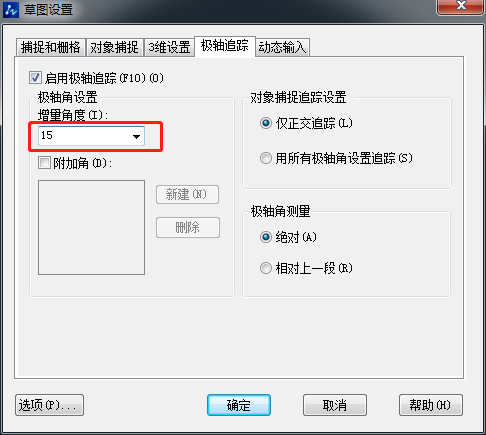

1、利用極軸追蹤畫斜線，首先進行設置。右擊極軸追蹤圖標進行設置，啟用極軸追蹤，設置增量角，一般是15度，具體看要畫的斜線的角度。
2、畫斜線時將光標引至要畫的角度，輸入長度，按空格或回車執行命令。
以上就是CAD繪制斜線的方法介紹，掌握這四種方法，我們在CAD上繪制斜線就方便很多了。喜歡的話也可以訂閱一下公眾號，小編也會為大家持續更新~
