怎么用CAD畫一朵向日葵
用畫筆畫向日葵是美術課的入門教程，而你知道怎么用CAD畫一朵向日葵嗎？今天小編給大家?guī)硪粋€畫向日葵的教程。
1.打開CAD，用【圓：C】命令，畫一個R10的圓，如圖
命令: C，IRCLE
指定圓的圓心或:（隨便選一點）
指定圓的半徑或 [直徑(D)]: 10

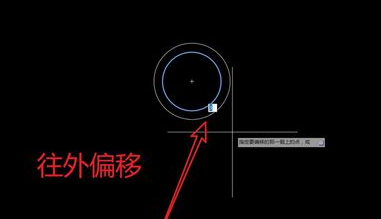

2.用【偏移：O】命令，把圓往外偏移3mm，做個輔助圓，如圖
命令: O（OFFSET）
指定偏移距離或 : 3
選擇要偏移的對象，或 [退出(E)/放棄(U)] <退出>:（選擇R10圓）
指定要偏移的那一側上的點，或 [退出(E)/多個(M)/放棄(U)] <退出>:（在圓的外面點一下）

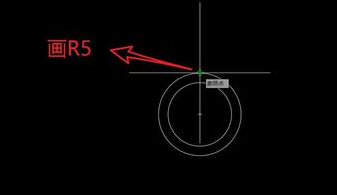

3.以輔助圓的頂部象限點為圓心，畫一個R5的小圓，如圖

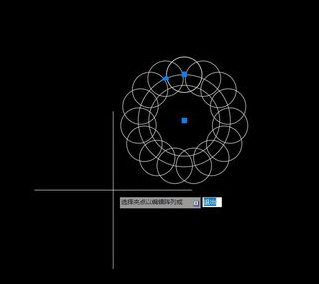

4.用【環形陣列】命令，以R10的圓心為中心，把小圓陣列15次，如圖
5.用【炸開：X】命令，把陣形的圖形炸開，再把輔助圓刪除掉，如圖
6.用【剪切：TR】命令，把陣列圓修剪成以下圖形，如圖

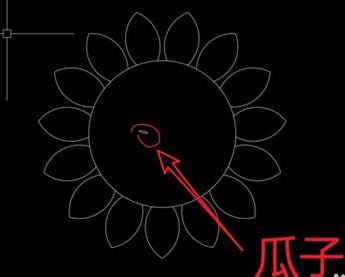

7.用兩條圓弧線，畫成扁狀圖形，像瓜子一樣，把畫好的圖形其中一個端點，移動到圓心上，如圖
8.用【環形陣列】命令，以R10的圓心為中心，把瓜子陣列成圖形，用【復制：co】命令，把瓜子復制在陣列好的圖形間隙中，如圖，再陣列，重復以上步驟，向陽葵就畫好了！
