CAD如何繪制雙心形的圖案
CAD如何繪制雙心形的圖案?在CAD中想要設計一個簡單的雙心圖案，并填充顏色，該如何操作呢？下面小編就教大家使用CAD畫心形圖案，其實通過這里你還可以發現很多，例如還可以繪制星星和花花草草圖案，CAD還是很有藝術感的！

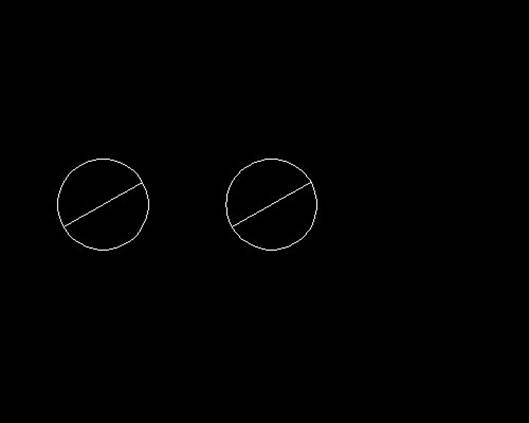

1、首先，畫出兩個小圓，并畫出其水平方向傾斜30°的直徑。

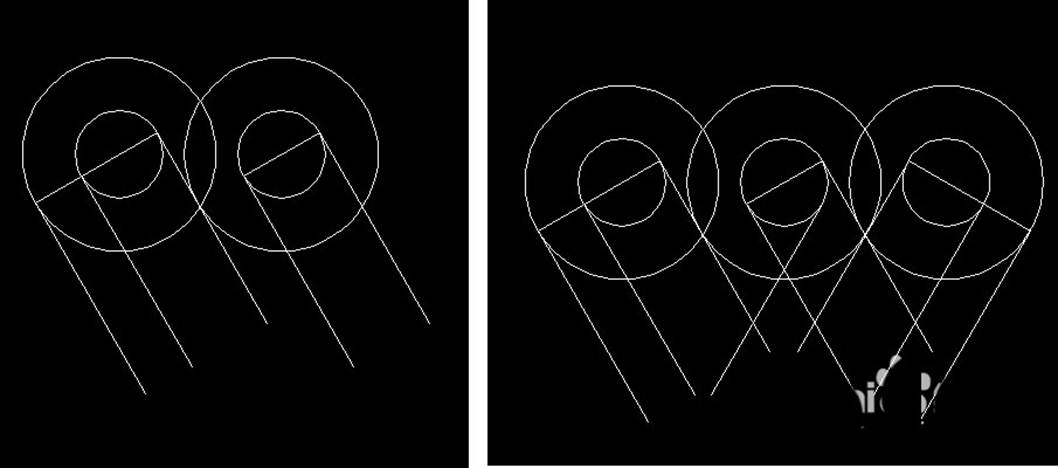

2、以直徑的兩個端點為切點，分別作兩圓的切線。

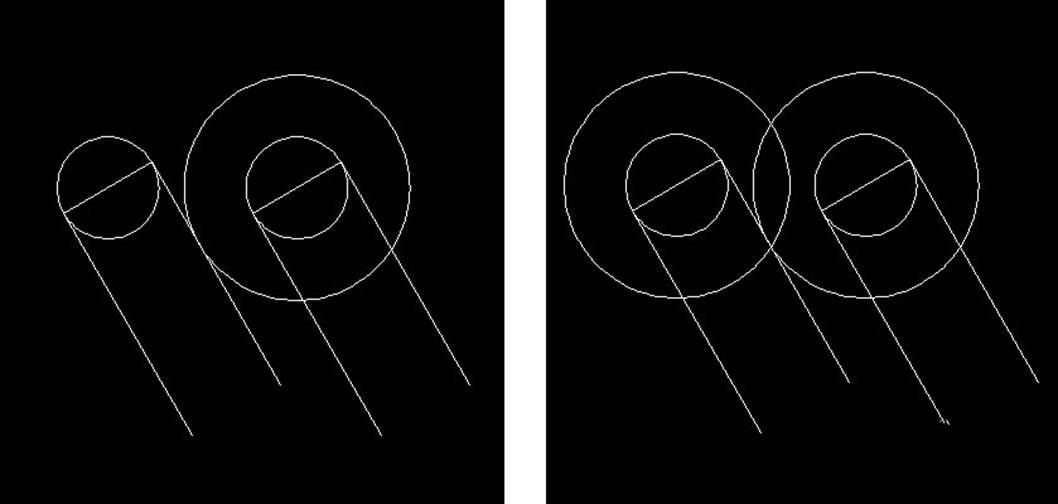

3、以右邊小圓的圓心為原點，繪制出大圓與左邊小圓的切線相切。接著將大圓復制到左邊小圓圓心的位置，繪制出兩個同心圓環。
4、將左側小圓的直徑延長到與大圓相交，以交點為切點作切線。將右側小圓圓心作為原點，做左側圓及其切線的鏡像。

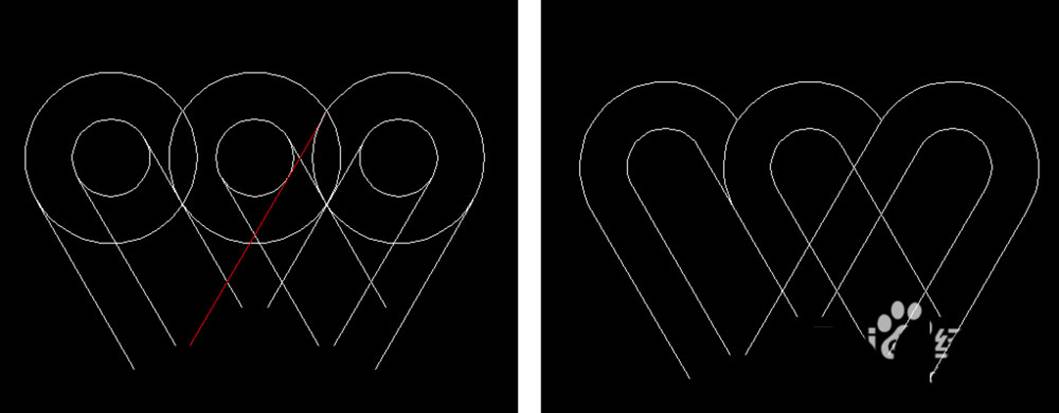

5、將圖示紅線延長至與最右側大圓相切，并修剪所有的圓，保留上半部分。

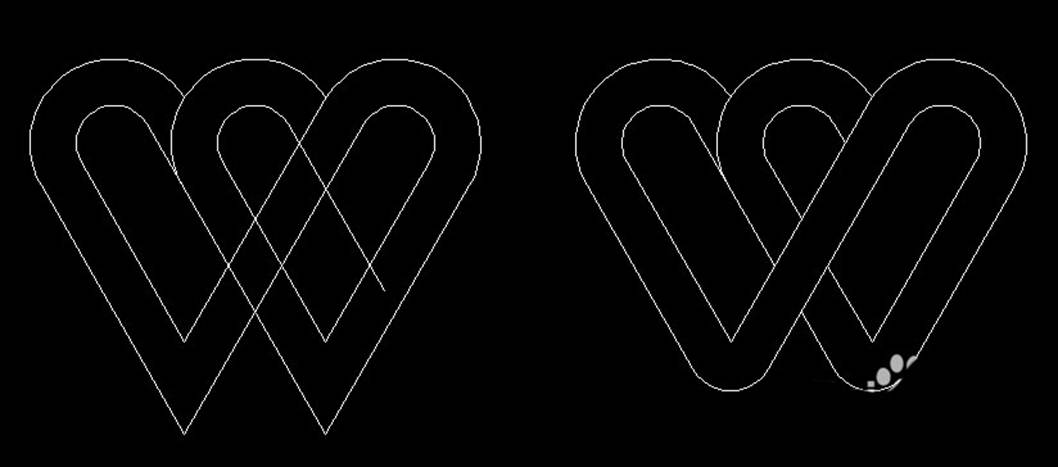

6、將切線延長至相交，并修剪多余的部分，再將底下尖角倒圓，基本的圖形繪制已完畢。

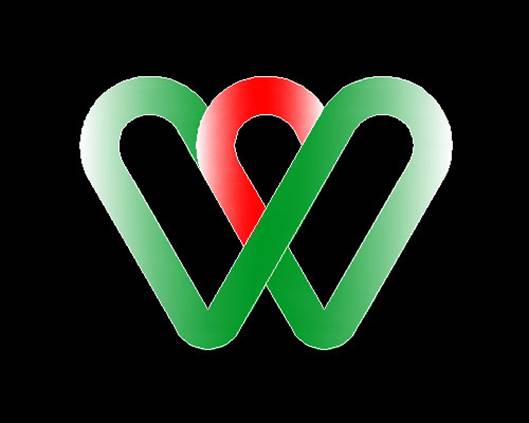

7、最后，上色根據讀者自己的喜愛，這樣就完成了連環雙心。
