CAD中的捕捉命令MTP，能夠用來捕捉兩個點的中點，在我們進行繪圖工作的時候帶來一定的便利。那大家知道如何使用這個MTP這個捕捉命令嗎？ 接下來，小編結合實例，給大家講解一下MTP捕捉命令的使用方法
1、首先，大家打開中望CAD軟件

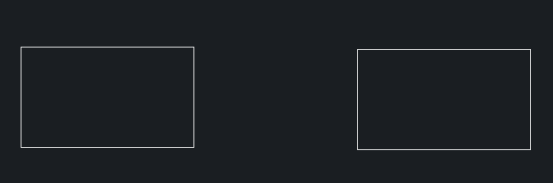

2、下面圖紙中，存在兩個矩形，我們繪制一個在兩個矩形中間位置的圓形
3、我們點擊CAD軟件界面左方工具欄中的“圓”按鈕或者直接輸入CIRCLE指令
4、我們不執行操作，直接輸入MTP指令，按下回車鍵
5、根據命令行的指示指定第一點和第二點。這里，我們選擇左邊矩形的左上角點以及右邊矩形的右上角點

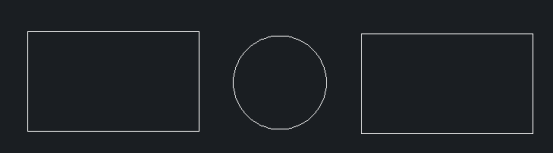

6、這樣，我們就能夠在兩個矩形的中心繪制出一個圓來了
