如何設置CAD虛線比例的大小
CAD軟件中我們怎么去調整虛線的比例呢?
1.打開熟悉的中望CAD軟件

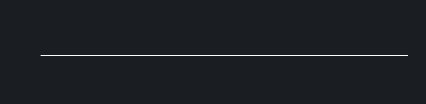

2.我們來畫一條直線
3.然后,我們點擊“虛線型”就可以了,找不到虛線型的話,我們可以在“線型管理器”中添加虛線型,再點擊“虛線型”就可以了。
4.設置虛線型的比例大小的三種方法:

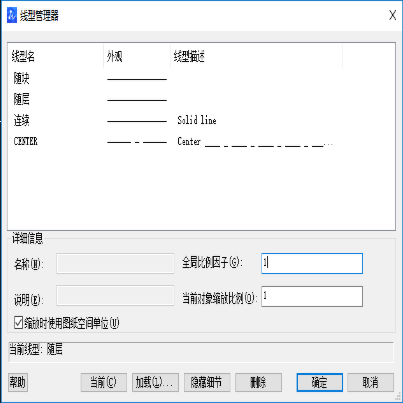

(1)打開特性里的線型比例選項,打開線型管理器,可以根據需要設置全局比例因子,從而調整線型的大小,這里小編將比例因子改為2,進行確認,虛線比例就改變了 。

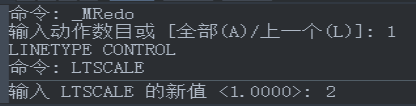

(2)在命令行中,填寫 LTSCALE ,CAD軟件的默認值為1,可以通過輸入更大的比例因子調節線型的比例大小,這里小編輸入了2,虛線的比例也會改變。

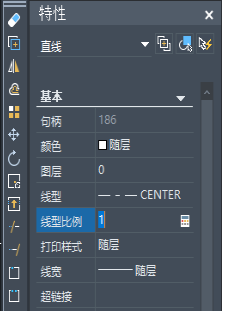

(3)點擊虛線,再點擊鼠標的右鍵,在右方的特性里也可以調整線型比例的大小。
