CAD坐標標注有什么用？
CAD坐標標注較為經常用于沖壓模具還有圖紙標注這方面，本文給大家介紹一些用法。

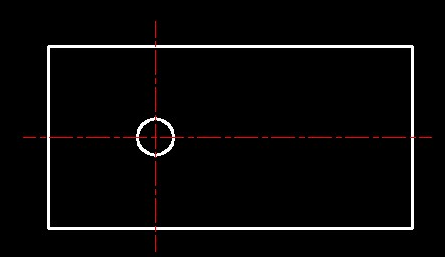

1.我們以矩形為例，如下圖：
2.我們輸入U(xiǎn)CS命令,將坐標原點移動矩形左下角，就能把原點移至下圖紅圓圈作為交點。
3.點擊“標注”點擊坐標標注，我們也可以用快捷鍵：DOR。

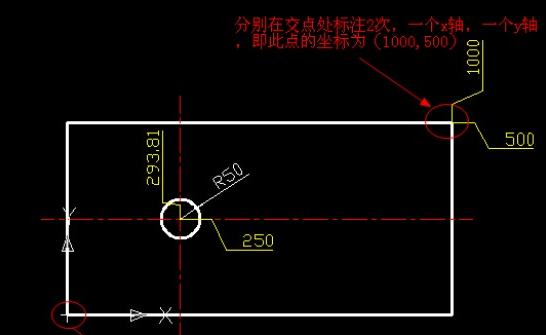

4.然后，對圖形進行標注，每個交點進行標注2次，一個位x軸數值，另一個為Y軸數值，如下圖所示：
