用選擇過濾器選擇（FILTER） 　　

在CAD中，新增加了一個用于對象選擇的工具，該工具能夠根據用戶對對象的特性構造要求進行篩選選擇集的功能。

使用方法：

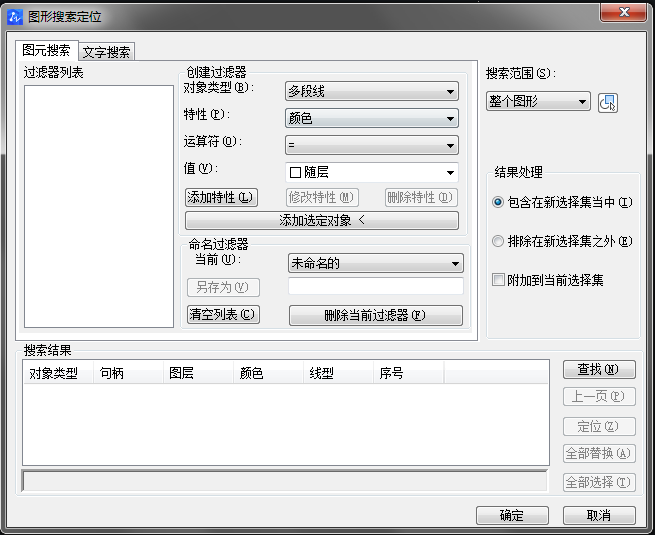

在cad命令行中輸入命令FILTER后，將會彈出一個名為“對象選擇過濾器”的對話框，在對話框中我們可以構造一定的過濾器并且保存下來，方便以后直接調用。

需要注意一下的有三點： 　　

1、一般可以先使用cad的選擇過濾器進行選擇對象的操作，然后直接通過執行編輯命令，或者在使用編輯命令提示時選擇對象，用鍵盤輸入P，即前一次選擇來進行響應。 　　

2、在選擇過濾的條件中，所謂的顏色和線型，其實不能理解為對象特性因?yàn)椤半S層”而具有的顏色和線型，而是通過使用COLOUR，LINTYPE等命令而特別指定給對象的顏色和線型。這一點要加以區分。 　　

3、對于已經命名的過濾器，不僅可以使用在原本定義它的圖形中，還可引用到其他的圖形文件中，而對于條件的選擇方式，用戶可以依據顏色、線寬、線型等各種篩選條件進行選擇即可。
