在CAD中，工具選項板可以把一些常用的塊和填充圖案集合到一起分類放置，需要時只要拖動它們就可插入到圖形中，極大地方便了塊和填充的使用。接下來我們以圖形文件“9-2.dwg”和“9-3.dwg”為例一起來看一下在CAD中怎樣使用工具選項板插入塊吧！
1. 打開CAD，確保當前文件是“9-3.dwg”，命令行輸入TOOLPALETTES（TP）并按回車鍵確認，或者是按快捷鍵Ctrl+3打開工具選項板，屏幕上將會顯示一個工具選項板窗口，我們可以看到這里面已經定義好了很多按專業分類的塊，直接拖動就可以將塊插入到當前圖形中。

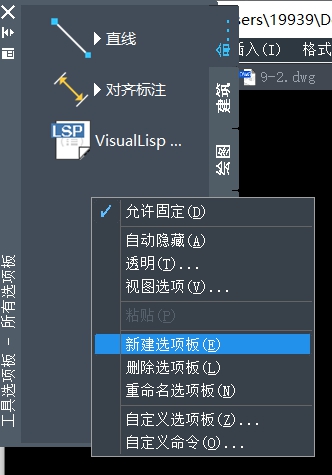

2. 在選項板標簽或標題欄位置單擊鼠標右鍵，在彈出的菜單中選擇【新建選項板】命令，創建一個命名為“緊固件”的選項板。

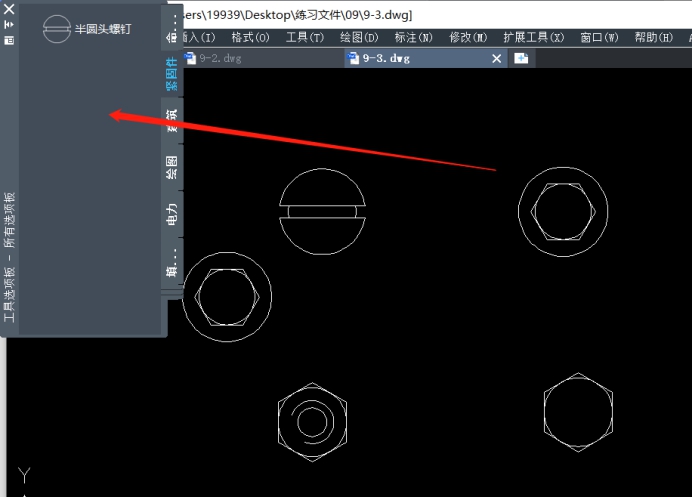

3. 在“9-3.dwg”圖形中的“半圓頭螺釘”塊上單擊以選中這個塊，然后按住鼠標左鍵將這個塊直接拖動到新創建的工具選項板中去，如下圖所示，然后重復這樣的步驟，將其他幾個塊也拖動到工具選項板中。

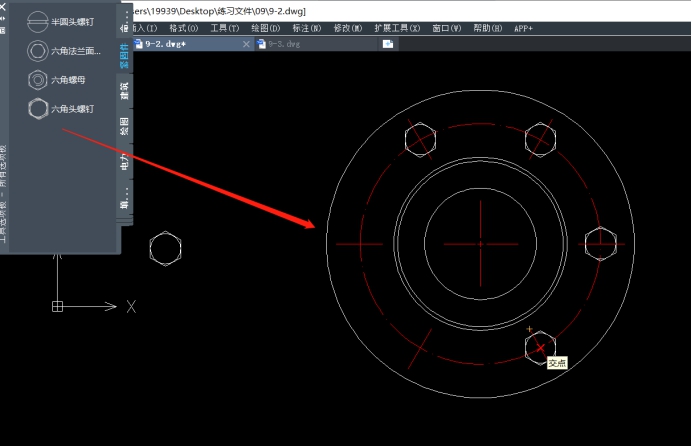

4. 將當前圖形切換到“9-2.dwg”中，將工具選項板上的“六角頭螺釘”逐個拖動到圖形中相應的位置，如下圖所示。
以上就是在CAD中使用工具選項板插入塊的一個例子，僅供大家參考。需要注意的是，工具選項板中的塊必須有源圖形，如果選項板中的塊的原始文件發生了變化，比如被刪除、移動或修改了，此時雖然工具選項板中仍然有這個塊圖形，但是已經無法使用了。
