CAD基線標注的方法
在CAD中，基線標注與連續標注的實質是線性標注、坐標標注、角度標注的延續。在某些特殊情況下，比如一系列尺寸是由同一個基準面引起的或者是首尾相接的一系列連續尺寸，CAD軟件提供了專門的標注工具以提高標注的效率。對于由同一個基準面引出的一系列尺寸，可以使用基線標注。接下來就以一個實例來給大家展示一下基線標注方法！

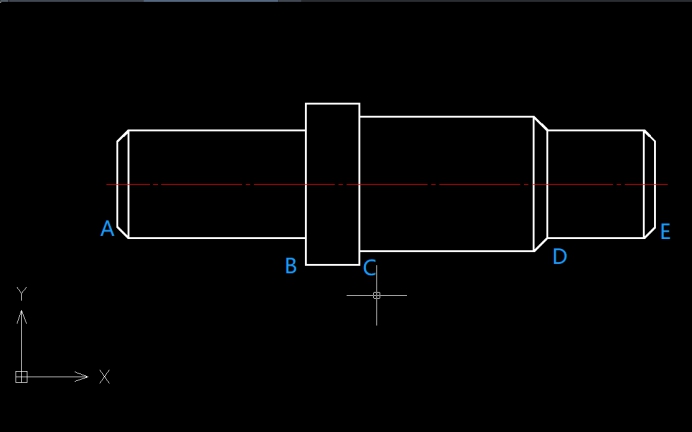

1. 打開一個需要進行基線標注的圖形文件，文件中是一個階梯軸圖形，如下圖所示，為了方便展示，小編標記了一些字母，接下來一步步對這個圖形進行基線標注。

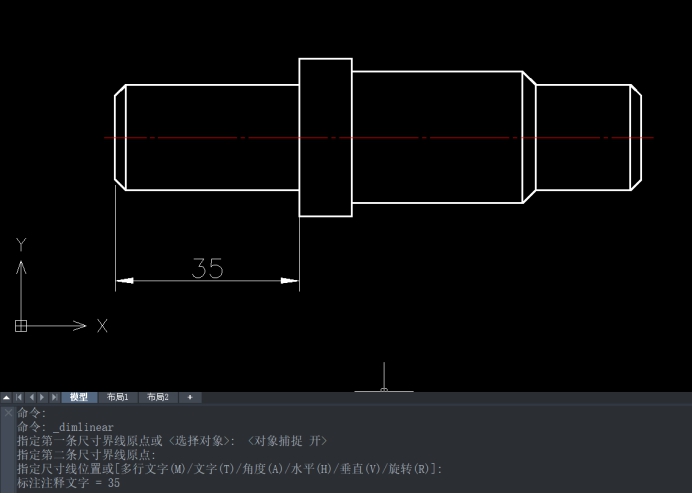

2. 由于沒有基準標注，需要先在A、B兩點間創建一個線性標注。依次點擊【標注】——【線性】按鈕，激活線性標注命令，根據命令行提示指定第一條尺寸界線原點或<選擇對象>時，打開對象捕捉，依次拾取上圖中的A點和B點。接著向下拉出標注尺寸線，自定義合適的尺寸線位置。

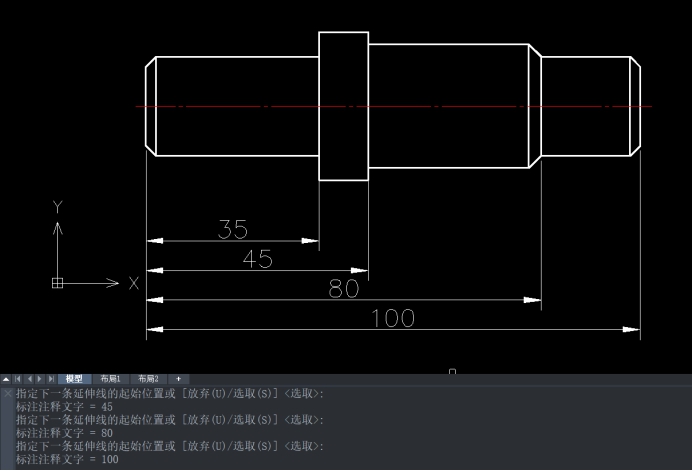

3. 依次點擊【標注】——【基線】按鈕，因為剛剛執行完一個線性標注，CAD軟件會直接以剛執行完的線性標注作為基準標注，提示輸入下一個尺寸點?；鶞拭媸沁@個線性標注選擇的第一個標注點，根據命令行提示依次拾取C、D、E點，最后直接按回車鍵，最終標注完成的結果如下圖所示。
以上就是在CAD中創建基線標注的方法，大家可以多多練習基線標注。
