制作尖角和圓角是CAD制圖過程十分常見的操作，但對于CAD使用新手而言，常常會遇到想要建立尖角卻建成圓角的情況，本文將給大家詳細介紹CAD中使用FILLET命令建立尖角與與圓角的區別。
用FILLET命令畫圓角：

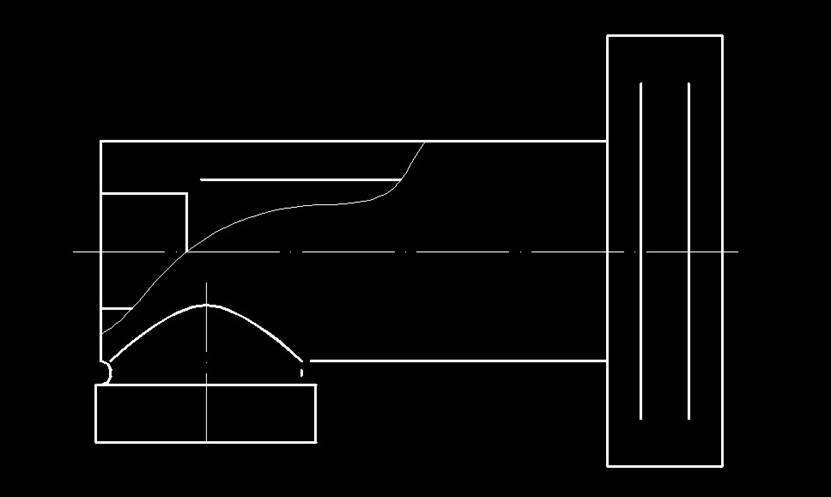

1.用中望CAD打開一張圖紙文件，縮放到合適的顯示位置；
2.在命令行中輸入【FILLET】命令，按回車鍵確認開啟；

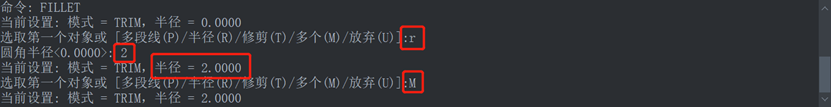

3.在命令行中輸入【R】，按回車確認；再輸入【2】，按回車確認；這樣就將倒圓角的半徑設置成了2。
4.如果需要對多個對象進行倒圓角，可以再在命令行中輸入【M】選擇多個，這樣處理完一個倒圓角后不需要再次啟動Fillet命令就可以直接選擇下一個倒圓角對象；

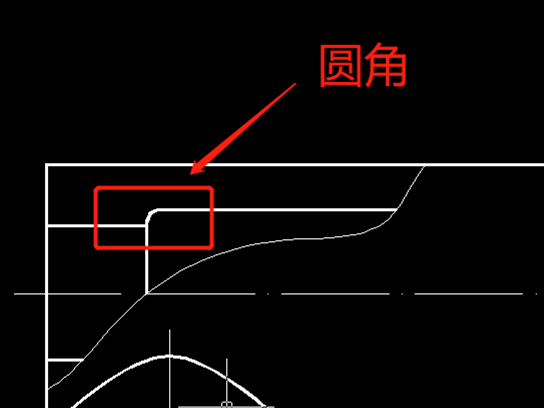

5.選擇圖示中的水平線作為第一個對象，再選擇垂直線作為第二個需要倒圓角的對象。這樣就完成了兩條垂線之間的倒圓角，如圖所示：
用FILLET命令畫尖角：
1.再次在命令行中輸入【FILLET】命令，按回車鍵確認開啟；命令行中會彈出“當前設置”，由圖可以看到當前半徑設為了2；

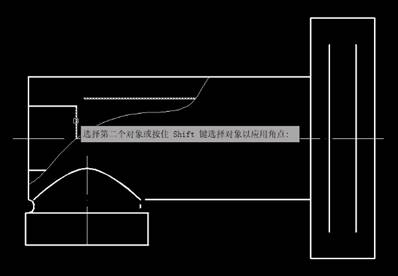

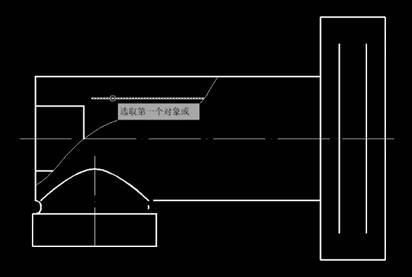

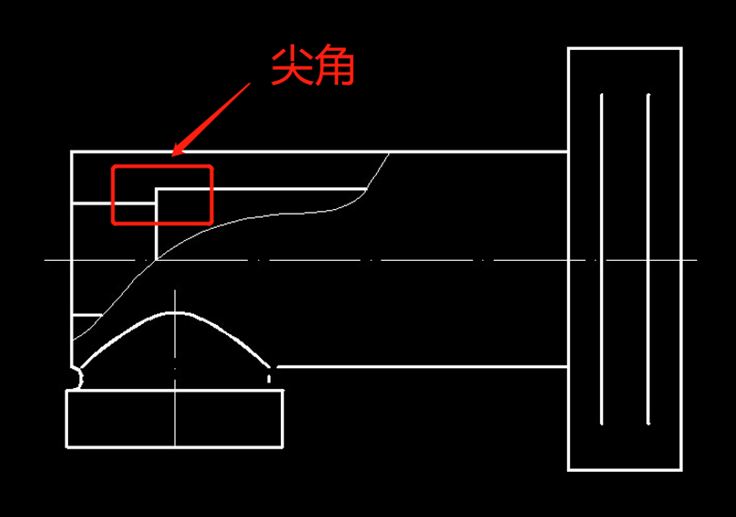

2.選擇水平線作為第一個倒圓角對象；如果此時直接選擇第二個對象，則系統會新建一個半徑為2的倒圓角，因此在選擇第二個對象時，應該按住Shift鍵，同時再選擇垂直的線段，則此時系統會以0作為半徑，新建一個尖角，如圖所示：
以上就是建立圓角與尖角的區別，你學會了嗎？
