在使用CAD制圖時，創建面域是十分常用的功能，選擇一個封閉圖形將其以面域的形式保存下來可以方便后續的查詢面積體積等處理。CAD中創建面域的方法有幾種，比如在創建邊界的時，將邊界類型選擇為面域，則創建出來的邊界直接就作為面域保存了。本文將給大家介紹使用REGION命令創建面域這一方法。

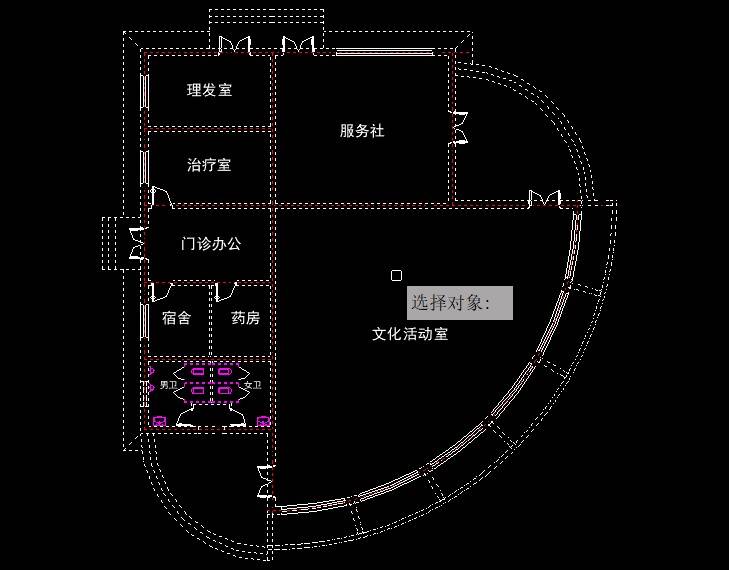

1.使用CAD軟件打開一個需要創建面域的圖紙文件，縮放到合適的顯示位置；
2.在命令行中輸入【REGION】，點擊回車鍵啟動面域命令；

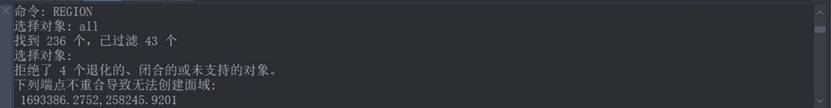

3.在命令行中輸入【ALL】選擇全部對象作為要創建面域的對象，并按回車鍵確認；

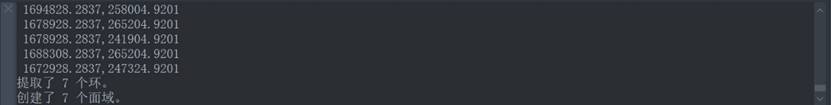

4.當所選中對象可以建立多個封閉區域時，系統會自動檢測分析出可以構成的封閉區域的數量，且同時創建多個面域，并會在命令欄中提示所創建面域的數量，由圖所示：

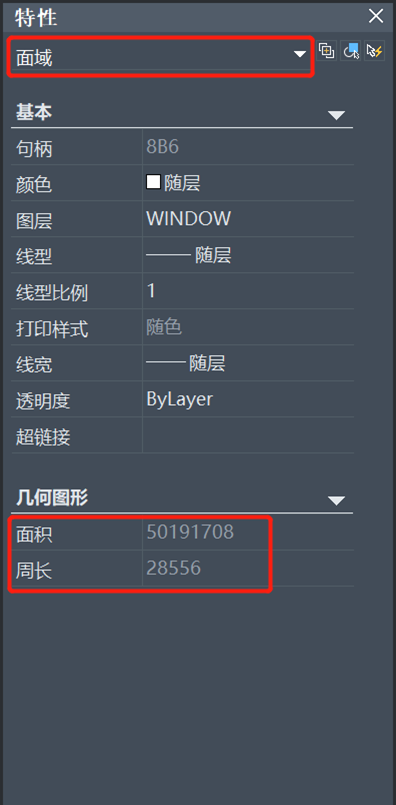

5.創建面域操作完成后，從圖形的表面看不出具體的變化，在點擊表示墻體的直線后，通過CAD軟件頁面右邊特性欄顯示內容可知創建了面域?qū)ο?，如圖所示：
面域?qū)ο罂刹樵兤渲荛L、面積等信息，可用于從二維圖形生成三維圖形。
以上就是CAD中使用REGION命令創建面域的方法，希望對你有所幫助！
