【對象捕捉追蹤】是在【對象捕捉】功能的基礎上發展起來的，該功能可以是工標從對象捕捉點開始，沿著對齊路徑進行追蹤，并找到需要的精確位置。對齊路基是指和對象捕捉點水平對齊、垂直對齊，或者按照設置的極軸追蹤角度對齊的方向。
【對象捕捉追蹤】應與【對象捕捉】功能配合使用，且使用【對象捕捉追蹤】功能之前，需要先設置好對象捕捉點。
開啟與關閉【對象捕捉追蹤】功能的方法有以下幾種。
1.快捷鍵：F11快捷鍵
2.狀態欄：底部狀態欄的【對象追蹤】，右鍵單擊選擇打開。

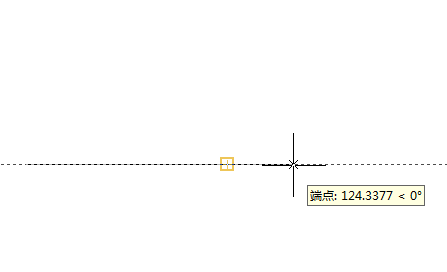

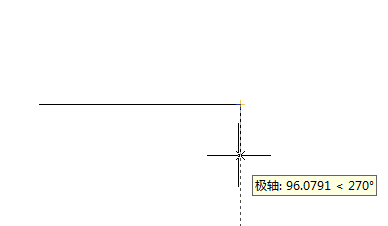

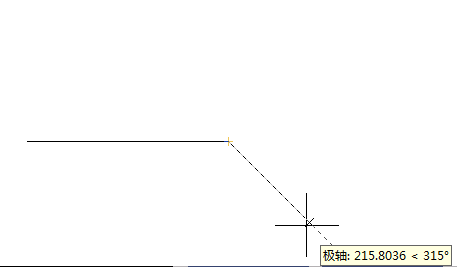

在繪圖的過程在，當要求輸入點的位置時，將光標移動到一個對象捕捉點附近，不要單擊鼠標，只需要暫時停頓即可獲得該點。已獲得的點顯示為以個藍色的靶框標記。可以同時獲得多個點。獲取點之后，當在繪圖路徑上移動光標時，相對點的水平、垂直或極軸對齊路徑將會顯示出來，參考下面三幅不同的圖，而且可以顯示多條對齊路線的交點。
實例：使用對象追蹤繪制床頭柜

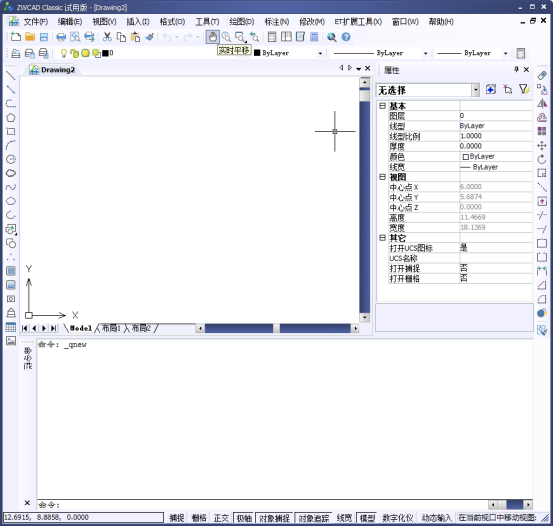

1.我們打開中望CAD

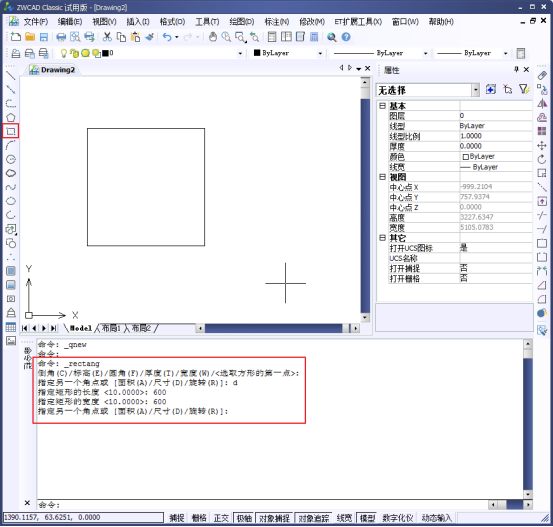

2.點擊左側工具欄中的矩形繪制工具，進行繪制以個600*600的矩形，參考下圖。

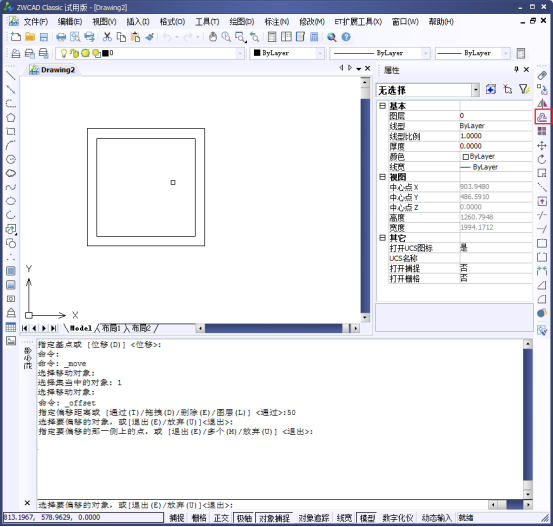

3.我們?cè)谟覀?cè)的工具欄中點擊【偏移】按鈕，我們將矩形向內偏移50的距離，參考下圖。

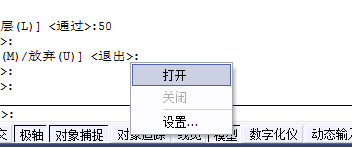

4.然后我們右鍵單擊底部狀態欄的【對象捕捉】開啟該功能，并且進行對其設置，彈出我們的設置對話框。

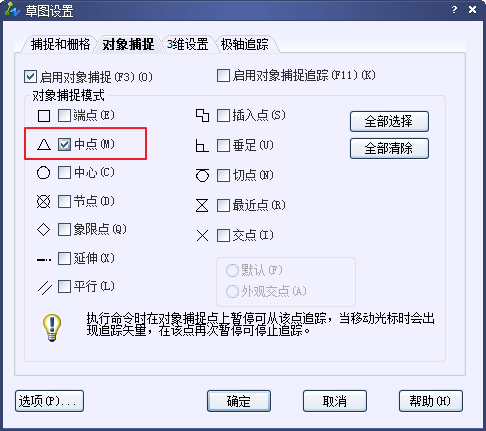

5.我們對【對象捕捉】進行參數設置，參考下圖。

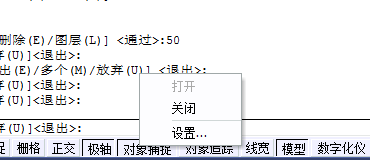

6.完成設置后，我們開啟【對象追蹤】的功能

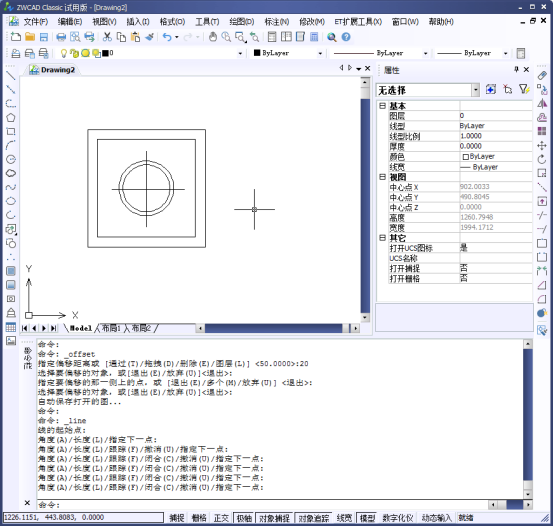

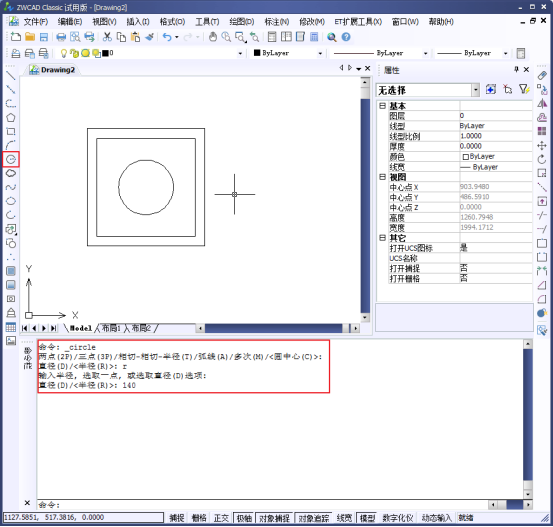

7.我們?cè)贑AD界面的左側工具欄中點擊【圓】，繪制一個將內矩形的中心為圓中心，且半徑為140的圓。

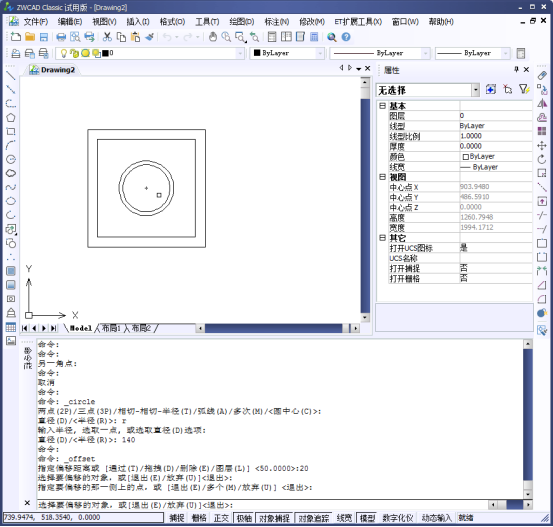

8.通過右側的【偏移】功能將圓向內偏移20的距離。
9.然后我們通過【直線】命令配合【對象捕捉追蹤】繪制直線，致辭我們完成了床頭柜臺燈的繪制。
