在填充圖案過程中，用戶可控制團填充邊界的顯示，一般來說，有兩種方法可以控制圖案填充的可見性，一種在通過命令FILL或系統變量FILLMODE來顯示；另一種是利用圖層來實現。
1.使用FILL命令控制
在命令行內輸入FILL命令，將其設置為關，并按回車鍵，然后選擇【視圖】--【重生成】選項，則不顯示圖案填充；反之，則顯示圖案填充。
2.使用圖案控制
在使用圖層控制圖案填充可見性時，不同的控制方式會使圖案填充與其邊界的關系發生變化，主要包括如下三種方法。
- 關閉圖層：當團填充所在的圖層被關閉后，圖案與其邊界仍保持關聯關系，即修改邊界后，填充圖案會根據新的邊界進行自動調整。
- 鎖定圖層：當圖案填充所在的圖層被鎖定后，填充圖案將以灰色顯示，此時圖案與其邊界脫離關聯關系，即修改邊界后，填充圖案不會根據新的邊界自動調整位置。
- 凍結圖層：當圖案填充所在的圖層被凍結后，圖案與其邊界脫離關系，即修改邊界后，填充圖案不會根據新的邊界自動調整位置。
3.刪除現有圖案填充的邊界對象
沿與現有圖案填充的邊相交的對象修剪該團填充。修改后，刪除對象。
實例：控制邊界顯示
1.我們打開中望CAD和我們準備好的素材文件，

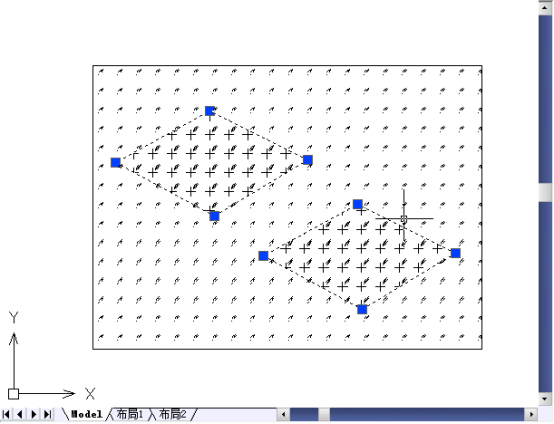

2.選擇我們想要?jiǎng)h除的邊界，

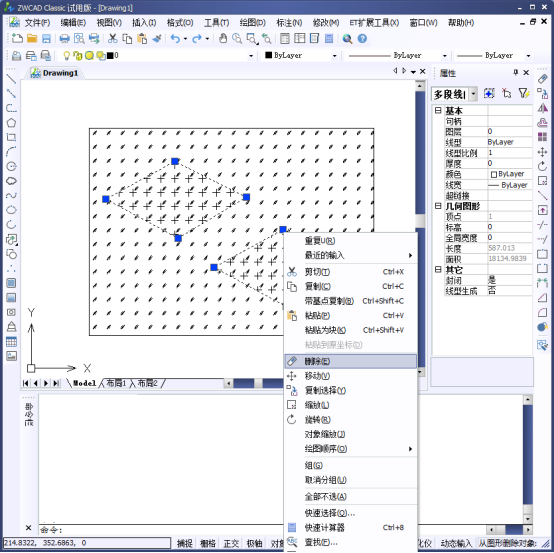

3. 然后右鍵選擇刪除。

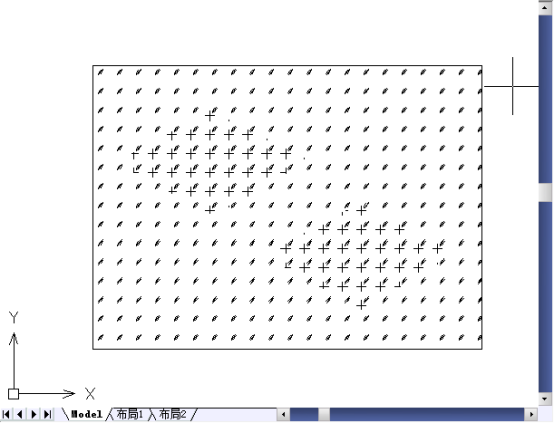

4.然后我們就能得到下圖。
技巧：若要隱藏圖案填充的邊界對象，可將邊界對象分配到與圖案填充對象不同的圖層，然后關閉或凍結邊界的圖層。此方法可保持團填充的關聯性。
