如何用CAD制作可編輯和拉伸的圖名
如何在CAD中制作出可編輯和拉伸的圖名呢？具體步驟如下：
1.制作可編輯的文字，包括圖名及繪圖比例。輸入att,出現如下界面。字體選好，填寫三個空格，點擊確定
2.制作好的圖名是一個塊。

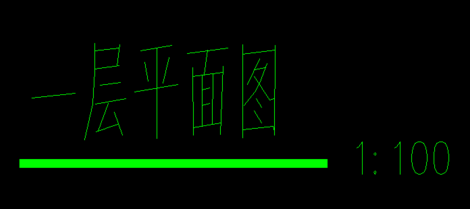

3.復制圖名，字高通過“ctrl+1'修改，在圖名下用多段線畫成我們常見的圖名形式。

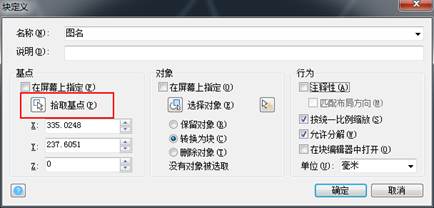

4.把這些東西制作成塊（快捷鍵b)，拾取點選擇最左邊的一點。

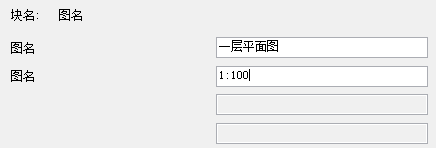

5.點擊確定后出現了編輯屬性的對話框，兩個隨便填。變成塊以后雙擊就可以改的。
6.編輯塊（快捷鍵be），選擇“參數”里的線性，畫出拉伸的軌跡。
7.在“動作”里選擇拉伸，畫個矩形的框，圖示選擇對象時，選擇下劃線和繪圖比例。
8.保存塊定義，選擇塊時出現的小三角形表示拉伸按鈕，往左或右拉伸。
