中望CAD繪制齒輪零件圖
單個圓柱齒輪一般用二個視圖表達,規定畫法中規定齒頂圓和齒頂線用粗實線繪制,分度圓和分度線用點劃線繪制,齒根圓和齒根線用細實線繪制(也可省略不畫);齒輪是機械設備中最常見的傳動零件,接下來看一下用CAD繪制出齒輪的簡單畫法。
在剖視圖中,當剖切平面通過齒輪的軸線時,輪齒部分一律按不剖處理,此時齒根線則要用粗實線來繪制,齒輪的其他部分仍按照實際形狀投影繪制。

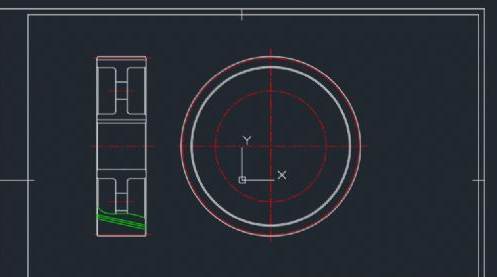

1、打開中望CAD軟件,根據齒輪的分度圓直徑,齒頂圓直徑,齒寬等各項參數,繪制齒輪。如下圖:

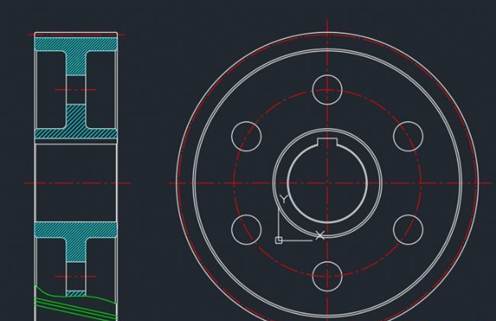

2、繪制出剖面線。

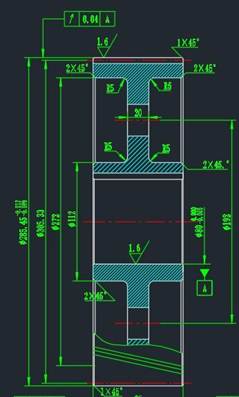

3、標上尺寸及各技術要求參數。

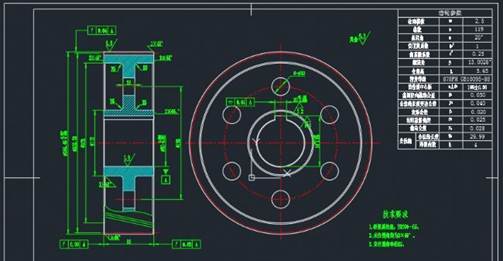

4、再把齒輪的參數表弄上,這樣就完成了。
