CAD里的多重引線你真的了解嗎？
在設計圖紙的時候經常會在裝配圖上花費大量的時間，那么有沒有什么方法可以快速進行標注、提高作圖效率呢？下面就給小伙伴們介紹下CAD里面的多重引線，活用可以大大提高序號標注速度哦！

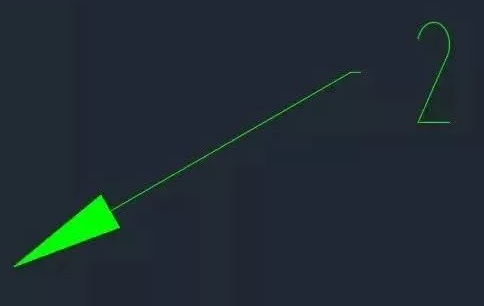

一、基本指引線
這是保持CAD默認設置的一類引線，它可以滿足最基本的一些操作要求。直接在命令行中輸入“MLD”即可以調出指引線，繪制完成后再輸入序號進行標注就可以了。
二、指定角度的指引線
顧名思義，就是可以根據需要指定指引線的角度。
具體操作：在命令行中依舊輸入“MLD”，然后輸入“O”，進行選項設置，再輸入字母“F”，輸入角度，輸入“X”退出選擇設置即可。

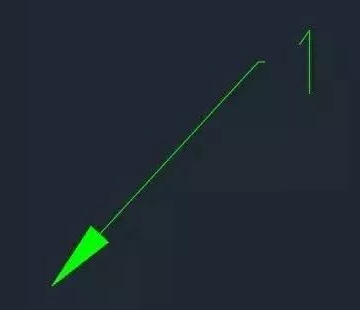

如下圖的指引線角度即為30°。
三、多節點的指引線
在像成套的螺釘、螺母之類的組合零件的情況下我們可以利用多節點的指引線來進行注釋。

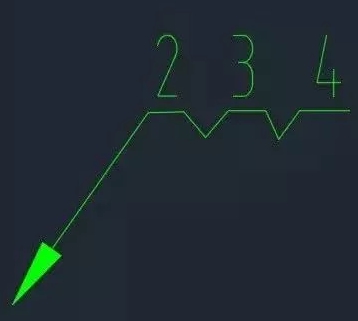

操作步驟：在命令行中輸入“MLD”，然后依次輸入字母“O”“M”，指定最大節點數后輸入“X”退出選擇設置即可。大致效果如下：
怎么樣，學會了嗎？可以動手試試哦，希望對你學習CAD有所幫助！
